Obliczanie zużycia spoiwa spawalniczego jest kluczowym aspektem w branży spawalniczej. Jako dostawca usług spawalniczych rozumiem znaczenie dokładnych obliczeń zarówno dla opłacalności, jak i jakości prac spawalniczych. Na tym blogu podzielę się kilkoma kluczowymi metodami i czynnikami, które należy wziąć pod uwagę przy obliczaniu zużycia spoiwa spawalniczego.
Zrozumienie podstaw zużycia spoiwa spawalniczego
Przed przystąpieniem do obliczeń należy koniecznie zrozumieć, czym jest spoiwo spawalnicze. Metal wypełniający to materiał dodawany podczas procesu spawania w celu utworzenia złącza. Wymagana ilość metalu dodatkowego zależy od kilku czynników, w tym rodzaju procesu spawania, konstrukcji złącza, grubości metalu rodzimego i długości spoiny.
Czynniki wpływające na zużycie spoiwa spawalniczego
1. Proces spawania
Różne procesy spawania charakteryzują się różną szybkością osadzania. Na przykład spawanie łukiem metalowym w osłonie (SMAW) charakteryzuje się stosunkowo niższą szybkością stapiania w porównaniu ze spawaniem łukiem gazowym (GMAW) lub spawaniem łukiem krytym (SAW). W SMAW elektroda zużywa się podczas procesu spawania, a operator musi często zmieniać elektrody. Z drugiej strony w GMAW stosuje się elektrodę drutową ciągłą, co pozwala na większą wydajność osadzania i bardziej wydajne spawanie. SAW jest znana ze swoich dużych prędkości i możliwości osadzania, dzięki czemu nadaje się do projektów spawalniczych na dużą skalę.
2. Wspólny projekt
Konstrukcja złącza odgrywa znaczącą rolę w określaniu zużycia spoiwa. Typowe projekty połączeń obejmują złącza doczołowe, złącza zakładkowe, złącza typu T i złącza narożne. Połączenia doczołowe, szczególnie te z rowkiem w kształcie litery V lub U, wymagają większej ilości metalu wypełniającego niż zwykłe złącza doczołowe o przekroju kwadratowym. Kąt i głębokość rowka bezpośrednio wpływają na objętość spoiny, a tym samym na ilość potrzebnego spoiwa. Na przykład głębszy rowek w kształcie litery V będzie wymagał większej ilości metalu wypełniającego do wypełnienia przestrzeni w porównaniu do płytszego rowka.
3. Grubość metalu nieszlachetnego
Grubsze metale nieszlachetne zazwyczaj wymagają większej ilości metalu wypełniającego. Wraz ze wzrostem grubości metalu nieszlachetnego zwiększa się również rozmiar spoiny potrzebnej do uzyskania mocnego połączenia. Na przykład przy spawaniu dwóch kawałków blachy stalowej o grubości 10 mm potrzeba więcej spoiwa w porównaniu do spawania dwóch blach o grubości 5 mm. Należy zauważyć, że zależność pomiędzy grubością metalu nieszlachetnego a zużyciem spoiwa nie zawsze jest liniowa, ponieważ w grę wchodzą również inne czynniki, takie jak konstrukcja złącza.
4. Długość spoiny
Długość spoiny jest kolejnym oczywistym czynnikiem. Dłuższa spoina będzie naturalnie wymagać większej ilości spoiwa niż krótsza. Obliczając zużycie spoiwa dla projektu, konieczne jest dokładne zmierzenie całkowitej długości wszystkich spoin.
Metody obliczeniowe
1. Obliczenia oparte na objętości
Jedną z najpowszechniejszych metod obliczania zużycia spoiwa spawalniczego jest metoda objętościowa. Najpierw musisz obliczyć objętość spoiny. W przypadku prostych kształtów geometrycznych, takich jak prostokątny lub trójkątny przekrój spoiny, można zastosować podstawowe wzory geometryczne.
W przypadku połączenia doczołowego z rowkiem V pole przekroju spoiny można obliczyć w następujący sposób:
Niech kąt rowka będzie wynosił $\theta$, otwór nasady $b$, a grubość metalu nieszlachetnego $t$. Pole przekroju poprzecznego $A$ spoiny z rowkiem V jest określone wzorem:
[A=\frac{1}{2}(t - b)\tan(\frac{\theta}{2})\times t + b\times t]
Po obliczeniu pola przekroju poprzecznego $A$ i długości spoiny $L$, objętość $V$ spoiny wynosi $V = A\razy L$.
Następnie wykorzystuje się gęstość $\rho$ metalu wypełniającego do przeliczenia objętości na masę. Wymagana masa $m$ spoiwa wynosi $m=\rho\razy V$. Różne typy spoiw mają różną gęstość. Na przykład gęstość spoiwa ze stali miękkiej wynosi około 7,85 g/cm3.
2. Metoda szybkości osadzania
Innym podejściem jest wykorzystanie szybkości osadzania w procesie spawania. Szybkość osadzania to ilość metalu wypełniającego osadzonego w jednostce czasu. Zwykle wyraża się go w kilogramach na godzinę (kg/h) lub funtach na godzinę (lb/h).
Najpierw oszacuj całkowity czas $T$ wymagany do ukończenia spoiny. Można to zrobić, biorąc pod uwagę prędkość spawania, czyli szybkość, z jaką spoina jest wykonywana na całej długości złącza. Prędkość spawania zależy od procesu spawania, konstrukcji złącza i umiejętności operatora.
Jeśli szybkość osadzania w procesie spawania wynosi $r$ (w kg/h), a całkowity czas wymagany do ukończenia spoiny wynosi $T$ (w godzinach), wówczas masa $m$ wymaganego metalu dodatkowego wynosi $m = r\razy T$.
Narzędzia i zasoby do obliczeń
Dostępnych jest kilka narzędzi i zasobów pomocnych w obliczaniu zużycia spoiwa spawalniczego. Oprogramowanie spawalnicze umożliwia dokładne obliczenie objętości skomplikowanych kształtów spoin i oszacowanie zużycia spoiwa. Te programy często uwzględniają różne czynniki, takie jak projekt złącza, grubość metalu nieszlachetnego i parametry procesu spawania.
Ponadto wielu dostawców usług spawalniczych udostępnia na swoich stronach internetowych kalkulatory online. Kalkulatory te są przyjazne dla użytkownika i umożliwiają wprowadzenie odpowiednich parametrów, takich jak typ złącza, grubość metalu podstawowego i długość spoiny, aby oszacować zużycie spoiwa.
Znaczenie dokładnych obliczeń
Dokładne obliczenie zużycia spoiwa spawalniczego jest istotne z kilku powodów. Po pierwsze, pomaga w kontroli kosztów. Wiedząc dokładnie, ile spoiwa jest potrzebne, można uniknąć nadmiernych zakupów, które mogą prowadzić do niepotrzebnych kosztów. Z drugiej strony niedoszacowanie zużycia spoiwa może spowodować opóźnienia w projekcie ze względu na konieczność zakupu dodatkowego spoiwa.
Po drugie, dokładne obliczenia zapewniają jakość prac spawalniczych. Użycie odpowiedniej ilości spoiwa ma kluczowe znaczenie dla uzyskania mocnej i trwałej spoiny. Zbyt mała ilość spoiwa może skutkować słabym połączeniem, natomiast zbyt duża ilość spoiwa może prowadzić do nadmiernego doprowadzenia ciepła i potencjalnego odkształcenia metalu rodzimego.
Zastosowania w świecie rzeczywistym
W rzeczywistych projektach spawalniczych w różnych gałęziach przemysłu wykorzystywane są dokładne obliczenia zużycia spoiwa. Na przykład w produkcjiCentrum obróbcze bramowetam, gdzie wymagane jest bardzo precyzyjne spawanie elementów konstrukcyjnych, dokładne obliczenia pomagają zapewnić jakość i efektywność kosztową procesu produkcyjnego. To samo tyczy się produkcjiOpieraćkonstrukcje, w których potrzebna jest odpowiednia ilość spoiwa, aby zachować integralność podłoża.

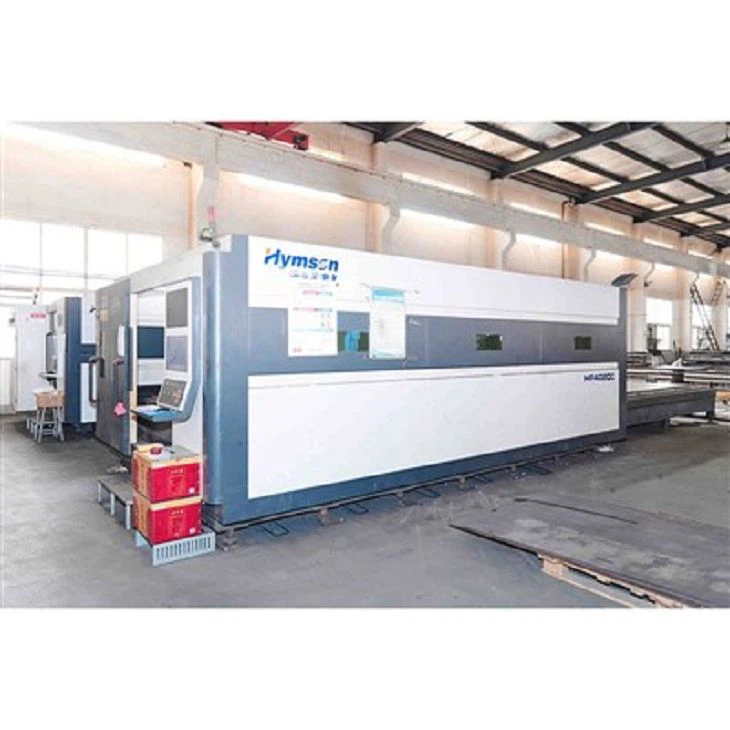

W wytworzeniuMaszyna do cięcia laserowegokomponentów, do łączenia różnych części często stosuje się spawanie. Dokładne obliczenia zużycia spoiwa są niezbędne, aby zapewnić prawidłowe zespawanie elementów i kontrolę całkowitego kosztu produkcji.
Wniosek
Obliczanie zużycia spoiwa spawalniczego jest złożonym, ale istotnym zadaniem w branży spawalniczej. Jako dostawca usług spawalniczych zalecam dokładne rozważenie wszystkich związanych z tym czynników, takich jak proces spawania, projekt złącza, grubość metalu nieszlachetnego i długość spoiny. Stosuj odpowiednie metody obliczeniowe, niezależnie od tego, czy jest to metoda oparta na wolumenie, czy metoda szybkości osadzania. Wykorzystaj dostępne narzędzia i zasoby, aby zapewnić dokładne obliczenia.
Jeśli jesteś zaangażowany w projekt spawalniczy i potrzebujesz wysokiej jakości spoiw, zachęcam do kontaktu z nami w celu zamówienia i dalszych rozmów. Nasz zespół ekspertów może pomóc w dokładnym obliczeniu zużycia spoiwa dla konkretnego projektu i zapewnić Państwu najlepiej dopasowane spoiwa.
